ورقهای S690QL فولادی بسیار-بالا-استحکام، خاموش و سکوریت شده (استاندارد EN 10025) به دلیل استحکام تسلیم استثنایی (حداقل{4}} مگاپاسکال)، چقرمگی، جوشپذیری و شکلپذیری شناخته شدهاند و امکان طراحی ساختاری سبکتر و کارآمدتر در طراحیهای سازهای سبکتر، کارآمدتر را در ماشینهای سنگین و سنگین، ماشینآلات سنگین میدهند{5}} کاهش استفاده از مواد با حفظ ظرفیت بار.
↵این راهنمای نهایی توضیح میدهد که ورق فولادی S690QL چیست، ویژگیهای کلیدی، کاربردها، مزایا، و نحوه تامین قابل اعتماد آن برای پروژههای جهانی.
ویژگی های کلیدی
درصد ترکیب شیمیایی فولاد S690QL (1.8928): EN 10025-6-2004
| C | سی | منگنز | نی | P | S | Cr | مو | V | N | Nb | Ti | مس | Zr | B | CEV |
| حداکثر 0.2 | حداکثر 0.8 | حداکثر 1.7 | حداکثر 2 | حداکثر 0.02 | حداکثر 0.01 | حداکثر 1.5 | حداکثر 0.7 | حداکثر 0.12 | حداکثر 0.015 | حداکثر 0.06 | حداکثر 0.05 | حداکثر 0.5 | حداکثر 0.15 | حداکثر 0.005 | حداکثر 0.83 |
خواص مکانیکی فولاد S690QL (1.8928)
| ضخامت اسمی (mm): | 3 - 50 | 50 - 100 | 100 - 150 |
| Rm- استحکام کششی (MPa) | 770-940 | 760-930 | 710-900 |
| ضخامت اسمی (mm): | 3 - 50 | 50 - 100 | 100 - 150 |
| ReH- حداقل قدرت تسلیم (MPa) | 690 | 650 | 630 |
| KV- طول انرژی ضربه (J).، | 0 درجه 50 |
-20 درجه 40 |
-40 درجه 30 |
| A- حداقل ازدیاد طول=5,65 √ بنابراین (%) | 14 |
گریدهای معادل فولاد S690QL (1.8928)
هشدار! فقط برای مرجع
| اتحادیه اروپا EN |
ایالات متحده آمریکا - |
آلمان DIN، WNr |
فرانسه AFNOR |
قدیمی اروپایی EN |
سوئد اس اس |
اینتر ISO |
||||||||
| S690QL |
|
|
|
|
|
|
کاربردهای صفحه S690QL
این صفحات کاربردهای گسترده ای در صنایع مختلف دارند از جمله:
ساخت و ساز:صفحات S690QL در ساخت سازههای سنگین-مانند پلها، ساختمانها و استادیومها استفاده میشوند. آنها استحکام و دوام بسیار خوبی را ارائه می دهند که آنها را برای این کاربردها ایده آل می کند.
معدن:صفحات S690QL در تجهیزات معدنی مانند بیل مکانیکی، کامیون کمپرسی و لودر استفاده می شود. آنها می توانند شرایط شدیدی را که در عملیات استخراج معدن وجود دارد، از جمله دماهای بالا و بارهای سنگین، تحمل کنند
نفت و گاز:صفحات S690QL در ساخت سکوها و سکوهای نفتی دریایی استفاده می شود. آنها استحکام و استحکام لازم را برای مقاومت در برابر محیط خشن اقیانوسی فراهم می کنند.
سازه های دریایی و دریایی:صفحات S690QL معمولا در ساخت سازه های دریایی و دریایی استفاده می شوند. این سازه ها تحت شرایط شدید عمل می کنند و این صفحات استحکام و چقرمگی را برای مقاومت در برابر محیط های خشن فراهم می کنند.
مزایای صفحه S690QL
استفاده از صفحه S690QL مزایای متعددی دارد، از جمله:
- مقرون به صرفه-با وجود استحکام و دوام بالا، صفحات S690QL در مقایسه با سایر مواد مانند تیتانیوم یا آلومینیوم مقرون به صرفه هستند.
- کاهش وزن:صفحات S690QL سبک وزن هستند، که آنها را برای استفاده در برنامه هایی که کاهش وزن ضروری است ایده آل می کند.
- افزایش ایمنی:استحکام و چقرمگی بالای صفحه S690QL ایمنی را در کاربردهای سنگین- افزایش میدهد. آنها می توانند در شرایط سخت مقاومت کنند و در برابر شکستگی مقاومت کنند، که خطر تصادف را کاهش می دهد.
- شکل پذیری خوب:صفحه S690QL را می توان به اشکال و اندازه های مختلف درآورد که آن را بسیار همه کاره و مناسب برای طیف وسیعی از کاربردها می کند.
نکاتی برای خرید صفحات S690QL
برای اطمینان از دریافت صفحات S690QL مناسب برای پروژه خود:
- گواهینامه تامین کننده (EN 10025-6، ISO) را برای جلوگیری از مواد نامرغوب تأیید کنید.
- ضخامت، عرض، طول و هر نیاز پردازش اضافی (به عنوان مثال، گالوانیزه، برش CNC) را از قبل مشخص کنید.
- گزارشات آزمایش (گواهینامه آسیاب) را درخواست کنید تا مشخص شود که خواص مواد با نیازهای شما مطابقت دارد.
- تامین کننده ای با تجربه در صنعت خود انتخاب کنید{0}GNEE Steel بیش از 17 سال است که به مشتریان ساخت و ساز، ماشین آلات و انرژی خدمت کرده است.
برای نیازهای S690QL خود پشتیبانی تخصصی دریافت کنید
چه در حال طراحی ماشین آلات سنگین، سازههای فراساحلی یا زیرساختهای{0}}با عملکرد بالا باشید،صفحات S690QLیک تعادل اثبات شده ازقدرت، سختی و کارایی.
👉 همین امروز با GNEE Steel تماس بگیریدبرای دریافت برگه اطلاعات فنی، پیشنهاد رقابتی، یا راهنمایی متخصص در مورد انتخاب صفحه فولادی مناسب S690QL برای برنامه شما.
نمایش محصولات

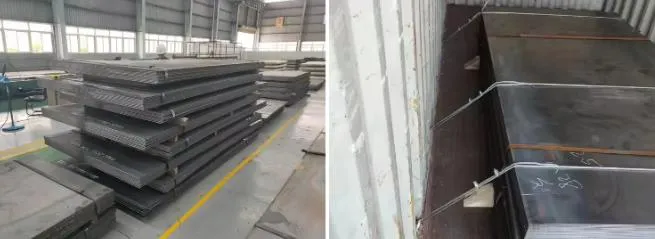

بسته بندی و حمل و نقل
